Die Elektronikindustrie entwickelt sich kontinuierlich weiter und bringt immer neue Technologien hervor. Eine der bemerkenswertesten Entwicklungen ist die SMD Technologie (Surface-Mount Device). Diese Methode revolutioniert die Art und Weise, wie elektronische Bauteile auf Leiterplatten montiert werden. In diesem Artikel betrachten wir die wichtigsten Aspekte des SMD Bestückens und wie es die SMD Leiterplattenbestückung optimiert.
Was ist SMD Bestücken?
SMD Bestücken bezieht sich auf das Montieren von Surface-Mount Device-Bauteilen direkt auf die Oberfläche einer Leiterplatte, ohne dass Durchsteckverbindungen erforderlich sind. Diese Methode ersetzt zunehmend die traditionelle Durchsteckmontage, da sie zahlreiche Vorteile bietet. Diese Bauteile sind kleiner und leichter, was die Miniaturisierung von Geräten ermöglicht. Zudem erlaubt die Technologie eine dichtere Bestückung, wodurch komplexere Schaltungen auf weniger Raum realisiert werden können.
Der Prozess des SMD Bestückens
Der Oberflächenmontage-Prozess umfasst mehrere Schritte, die präzise koordiniert werden müssen, um eine zuverlässige Montage zu gewährleisten:
- Leiterplattenvorbereitung: Die Leiterplatte wird mit einer dünnen Schicht Lotpaste auf den Pads beschichtet, wo die Surface-Mount Device-Bauteile platziert werden sollen. Diese Lotpaste besteht aus winzigen Lötzinnpartikeln und Flussmittel.

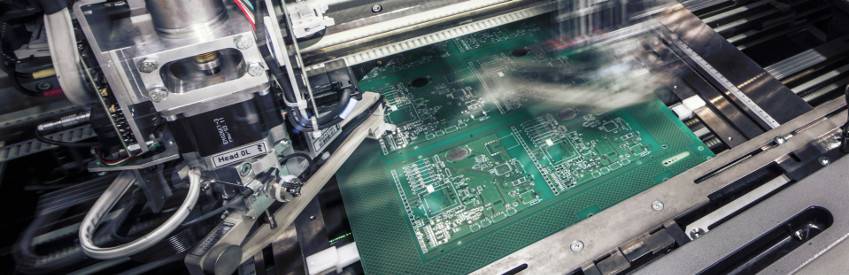

- Bauteilplatzierung: Ein Bestückungsautomat setzt die Surface-Mount Device-Bauteile auf die Leiterplatte. Diese Maschinen sind hochpräzise und können Bauteile in hoher Geschwindigkeit mit großer Genauigkeit platzieren.
- Reflow-Löten: Die bestückte Leiterplatte wird in einem Reflow-Ofen erhitzt, wodurch die Lotpaste schmilzt und die Surface-Mount Device-Bauteile fest auf der Leiterplatte verlötet werden.

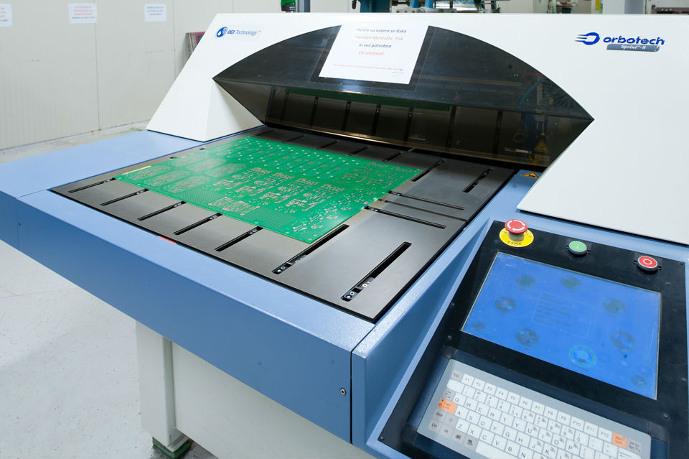

- Inspektion: Nach dem Löten wird die bestückte Leiterplatte inspiziert, um sicherzustellen, dass alle Verbindungen korrekt und keine Defekte vorhanden sind. Dies kann visuell oder mit automatisierten optischen Inspektionssystemen (AOI) erfolgen.
Vorteile der SMD Bestückung
Die SMD Bestückung bietet zahlreiche Vorteile gegenüber der traditionellen Bestückungsmethode:
- Miniaturisierung: Durch die kompakte Bauweise der Surface-Mount Device-Bauteile kann die Größe der elektronischen Geräte erheblich reduziert werden. Dies ist besonders wichtig für tragbare Geräte wie Smartphones, Laptops und Wearables.
- Kostenreduktion: Surface-Mount Device-Bauteile sind oft günstiger in der Herstellung und Montage. Die automatisierte SMD Bestückung ermöglicht eine schnelle und kosteneffiziente Produktion.
- Verbesserte Leistung: Surface-Mount Device-Bauteile haben kürzere Verbindungswege, was zu geringeren Verlusten und besseren elektrischen Eigenschaften führt. Dies verbessert die Gesamtleistung der Schaltung.
- Höhere Produktionsgeschwindigkeit: Die Automatisierung der SMD Bestücken ermöglicht eine schnellere Produktion, da Maschinen die Bauteile präzise und in hoher Geschwindigkeit platzieren können.
Herausforderungen und Lösungen
Trotz der vielen Vorteile gibt es auch Herausforderungen bei der SMD Bestücken. Eine der größten Herausforderungen ist die Handhabung der winzigen Surface-Mount Device-Bauteile. Diese Bauteile sind oft kleiner als ein Reiskorn, was ihre Platzierung und Montage erschwert. Fortschritte in der Bestückungsautomatisierung und präzise Fertigungsmaschinen haben jedoch viele dieser Herausforderungen gemeistert.
Ein weiteres Problem kann die Lotpaste sein. Die genaue Menge und Platzierung der Paste ist entscheidend für eine zuverlässige Verbindung. Fehler in diesem Schritt können zu schlechten Lötverbindungen und Ausfällen führen. Moderne Dispens- und Drucktechniken sowie Reflow-Öfen mit präziser Temperaturregelung tragen dazu bei, diese Probleme zu minimieren.
SMD Leiterplattenbestückung: Der Schlüssel zur modernen Elektronik
Die SMD Leiterplattenbestückung ist ein wesentlicher Bestandteil der modernen Elektronikfertigung. Sie ermöglicht die Herstellung komplexer und leistungsfähiger Geräte mit einer Vielzahl von Funktionen. Die Surface-Mount Device-Technologie hat nicht nur die Größe und Kosten elektronischer Geräte reduziert, sondern auch deren Zuverlässigkeit und Leistungsfähigkeit verbessert.
In der heutigen Elektronikproduktion ist die SMD Leiterplattenbestückung unverzichtbar. Von kleinen Konsumgütern bis hin zu großen industriellen Anlagen wird die Surface-Mount Device-Technologie in nahezu allen Bereichen eingesetzt. Die Fähigkeit, eine Vielzahl von Bauteilen effizient auf eine kompakte Leiterplatte zu integrieren, macht sie zur bevorzugten Wahl für viele Anwendungen.
Zukunftsperspektiven der SMD Bestückung
Die Zukunft der SMD Bestücken sieht vielversprechend aus. Mit der fortschreitenden Miniaturisierung und der steigenden Nachfrage nach leistungsfähigeren Geräten wird die Bedeutung der SMD Technologie weiter zunehmen. Entwicklungen in der Materialwissenschaft, Fertigungstechnologie und Automatisierung werden die SMD Bestücken noch effizienter und zuverlässiger machen.
Zusammenfassend lässt sich sagen, dass das SMD Bestücken eine Schlüsseltechnologie in der modernen Elektronikfertigung ist. Durch die fortschreitende Innovation in diesem Bereich können wir davon ausgehen, dass elektronische Geräte immer kleiner, leistungsfähiger und kostengünstiger werden. Die SMD Leiterplattenbestückung bleibt dabei das Herzstück dieser Entwicklung und ermöglicht es, die Herausforderungen der heutigen und zukünftigen Elektronikproduktion erfolgreich zu meistern.
Weiterentwicklung und Trends im SMD Bestücken
Die kontinuierliche Weiterentwicklung der SMD Bestückung treibt Innovationen in der Elektronikfertigung voran.
Fortschritte in der Bestückungsautomatisierung

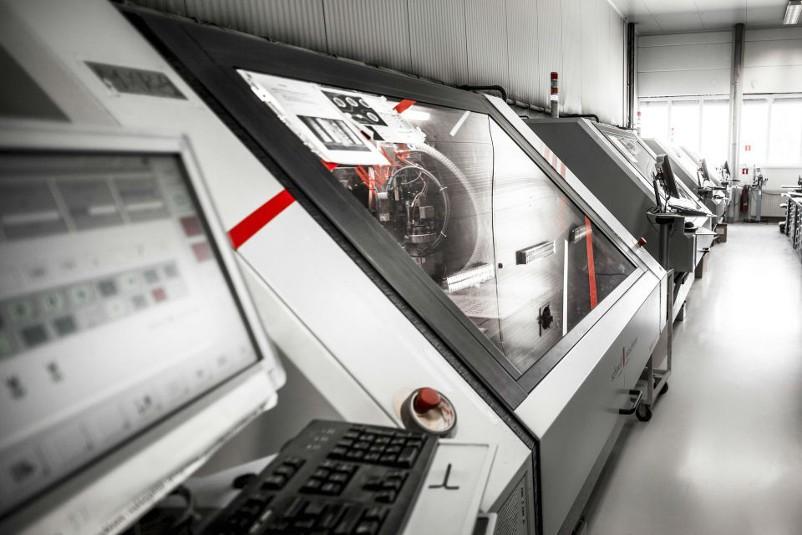

Die Automatisierung spielt eine zentrale Rolle bei der SMD Bestückung. Moderne Bestückungsautomaten sind in der Lage, Surface-Mount Device-Bauteile mit erstaunlicher Geschwindigkeit und Präzision zu platzieren. Neue Technologien, wie Künstliche Intelligenz (KI) und maschinelles Lernen, werden zunehmend in Bestückungsmaschinen integriert, um die Platzierungsgenauigkeit zu erhöhen und die Produktionsgeschwindigkeit weiter zu verbessern. Diese Maschinen können Fehler erkennen und korrigieren, was die Zuverlässigkeit und Effizienz des Produktionsprozesses erhöht.
Miniaturisierung und Integration
Mit der wachsenden Nachfrage nach kompakteren und leistungsfähigeren Geräten steigt auch die Komplexität der Schaltungen. Die Surface-Mount Device-Technologie ermöglicht die Integration einer größeren Anzahl von Funktionen auf einer einzigen Leiterplatte, ohne dass der Platzbedarf zunimmt. Neue Materialien und fortschrittliche Designtechniken unterstützen diese Entwicklung und führen zu leistungsfähigeren und effizienteren elektronischen Systemen.
Umweltfreundliche Fertigung
Mit dem wachsenden Bewusstsein für Umweltprobleme gewinnt die umweltfreundliche Fertigung an Bedeutung. Bei der SMD Bestückung wird zunehmend auf bleifreie Lötmittel und umweltfreundliche Materialien gesetzt. Die Optimierung des Reflow-Lötprozesses zur Reduzierung des Energieverbrauchs und der Einführung nachhaltigerer Produktionsmethoden trägt zur Minimierung der Umweltauswirkungen bei.
